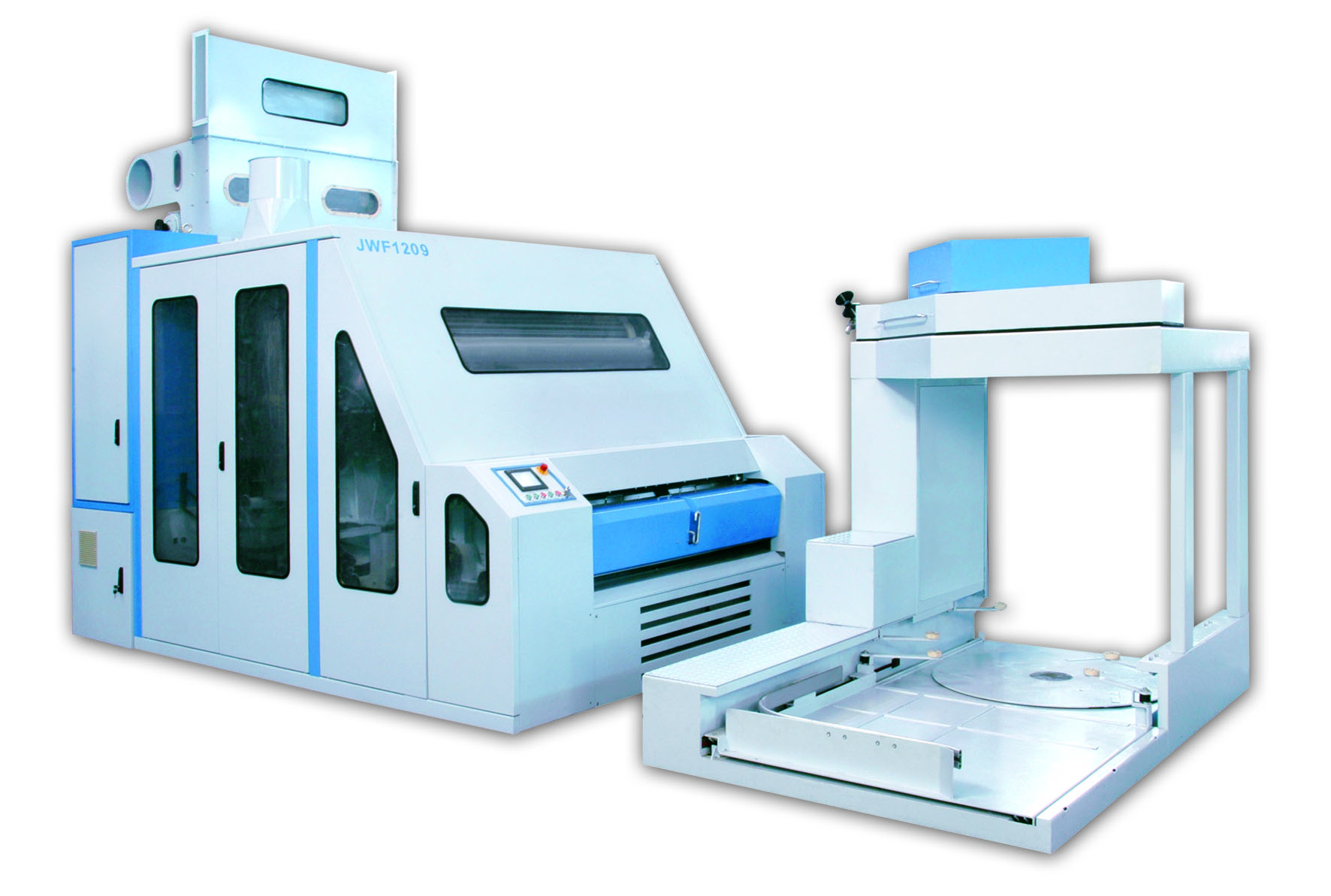

JWF1209型寬幅梳棉機
 JWF1209型寬幅梳棉機 JWF1209型寬幅梳棉機 u 面積最大的梳理系統 u 優化的梳理元件-卓越的梳理效果 u 模塊化設計-操作維護方便快捷 u 新型的機械結構和傳動形式 u 新型一體化棉箱 u 國內首創的預牽伸系統 u 精確的勻整系統 u 技術規格 JWF1209型寬幅梳棉機 高產高效的代表之作 JWF1209型寬幅梳棉機是青島宏大以高產高效、高質量為理念潛心研發的最新一代寬幅高產梳棉機，得益于高新科技材料的廣泛應用，以及梳棉機核心部位——梳理區域的重大調整，產量高達150公斤/小時，出條速度達到400米/分。隨著機幅加寬到1.5m，配臺數的減少，在用地、用工、能耗方面大大節約投資成本。 高產高效的保障及措施： ☆ 60多年梳棉機研發經驗 ☆ 12萬臺梳棉機生產經驗 ☆ 先進的機械加工手段 ☆ 幅寬增加到1.5m ☆ 梳理區結構性調整，梳理區面積增加74% ☆ 高新科技元件的廣泛應用 ☆ 梳理、棉箱、預牽伸和勻整4項功能一體化設計
面積最大的梳理系統 高效去除棉結雜質的保證 ☆ 工作幅寬加大到1.5米，梳理區面積增大50%，產量大幅度提高。 ☆ 梳理系統進行了結構性調整，錫林抬高，道夫降低，梳理區弧長增加為2.76米，相比傳統梳棉機梳理區面積增大74%。 ☆ 順向給棉結構，減少纖維損傷。新型給棉板的應用，喂棉更加通暢。 ☆ 獨特單刺輥分梳結構，刺輥周圍設兩把除塵刀、預分梳板，能有效去除雜質和短絨。
梳理區 前固定蓋板區 回轉蓋板區 后固定蓋板區 整個梳理區弧長
優化的梳理元件 卓越的梳理效果 ☆ 高科技的鋁合金型材運轉蓋板，重量輕，運行穩定，工藝調整方便。通過兩個齒形帶連接引導，不需其它緊固件，拆卸、安裝便捷，維護方便。 ☆ 雙聯固定蓋板、棉網清潔器和鋁合金罩板采用鋁合金型材，良好的針尖平整度，隔距調整方便，保證纖維的梳理更加充分、細致。
模塊化設計： ☆ 刺輥部分采用單刺輥和三刺輥模塊化設計，兩個落雜區均可機外調節，操作簡單方便，刺輥和清潔裝置可調節落棉量，減少纖維損失。 ☆ 可根據不同原料，雙聯固定蓋板、棉網清潔器、鋁合金罩板可以進行不同的組合和配置，拆裝靈活，排雜效果好
新型的機械結構和傳動形式 ☆ 階梯式的鋼板焊接整體機架，靈活簡潔的機械結構，特殊的加工工藝，保證了相關隔距的精密準確。 ☆ 采用多單獨電機傳動和變頻技術結合，提高自動化程度和工藝調整的精確性。 ☆ 采用氣動控制翻轉式皮圈導棉結構，有利于觀察棉網。 1、錫林：大扭矩單獨電機，電機直接啟動，運轉平穩。 2、回轉蓋板：單獨電機+變頻，無級調速，更好地適應不同品種不同工藝。 3、道夫：單獨電機+矢量變頻，無級調速，很好地解決了升降速過程中棉條定量變化大的問題。 4、給棉：單獨電機+矢量變頻，無級調速，配合勻整系統，使生條不勻率指標得到大幅提升
新型一體化棉箱-JWF1175 ☆ 新型棉箱儲棉容量大，供棉穩定，有效改善條干均勻度及重量不勻率。 ☆ 棉箱采用機內循環風，筵棉更均勻穩定。 ☆ 給棉板采用彈簧加壓，彈性握持纖維，與給棉羅拉之間的距離可根據棉層的厚度自動調節。
國內首創的預牽伸系統-JWF9503 專為高產梳棉機設計的具有并條工藝的預牽伸圈條器，大大提高出條速度，為重定量的工藝設定奠定了基礎。 ☆ 三上三下附導向輥雙區牽伸，可實現3倍牽伸 ☆ 膠輥羅拉氣動加壓，壓力均勻 ☆ 全系統單獨電機傳動
精確的勻整系統-FT029 棉條CV的核心 FT029自調勻整器，專用于順向喂棉結構，將棉箱壓力變化納入勻整系統，采用PID控制，監控筵棉狀態，利用高精度渦流式非接觸型傳感器檢測纖維厚度的變化，實行短片段控制，利用棉條厚度變化實行長片段控制，組成穩定的混合環控制方式。配合矢量變頻電機傳動系統，提高傳動精度，確保棉條CV值
長短片段自調勻整器 1、棉箱壓力監測 2、檢測喂入棉層 3、檢測輸出棉條 4、調整喂棉羅拉 5、喂棉羅拉驅動器 6、短片段控制傳感器 7、長片段控制傳感器
技術規格 適用范圍：本機適用于纖維長度22～76毫米的純棉、化纖及其混紡 產量（公斤/小時）：150 出條速度（米/分）：400 棉條定量（克/米）：3～12 喂棉重量（克/米）：450～1500 工作幅寬（毫米）：1500 總牽伸倍數：37.5～500 棉箱上給棉羅拉工作直徑（毫米）：Φ172 棉箱開松輥工作直徑（毫米）：Φ292 棉箱下給棉羅拉工作直徑（毫米）：Φ156 給棉羅拉工作直徑（毫米）：Φ100 刺輥工作直徑（毫米）：Φ250 道夫工作直徑（毫米）：Φ706 道夫工作速度（轉/分）：4～90 錫林工作直徑（毫米）：Φ1288 錫林工作速度（轉/分）：330～450 回轉蓋板根數（工作蓋板/蓋板總數）：30/84 蓋板速度(毫米/分)：98～370 附加梳理件：刺輥分梳板2根 前固定蓋板8根（紡棉） 前固定蓋板12根（紡化纖） 后固定蓋板10根（紡棉） 后固定蓋板14根（紡化纖） 棉網清潔器：前3后3（紡棉） 無（紡化纖） 適用棉條筒（毫米）直徑：Φ1000 高度：1100，1200 連續吸塵風量（米3/小時）：5000 出口靜壓（帕）：-1000~-1300 壓縮空氣壓力（公斤/厘米2）：6~7 空氣消耗（米3/小時）：0.75 總裝機功率：17.8KW（含梳理、棉箱和勻整部分） 安全罩形式：全封閉 機器凈重（公斤）：約12200 圈條器形式：Φ1000×1100/1200（JWF9503型預牽伸或FT209A型直線換筒） 外形尺寸（長×寬×高）（毫米）：5871×2480×3525（不含圈條器） |
